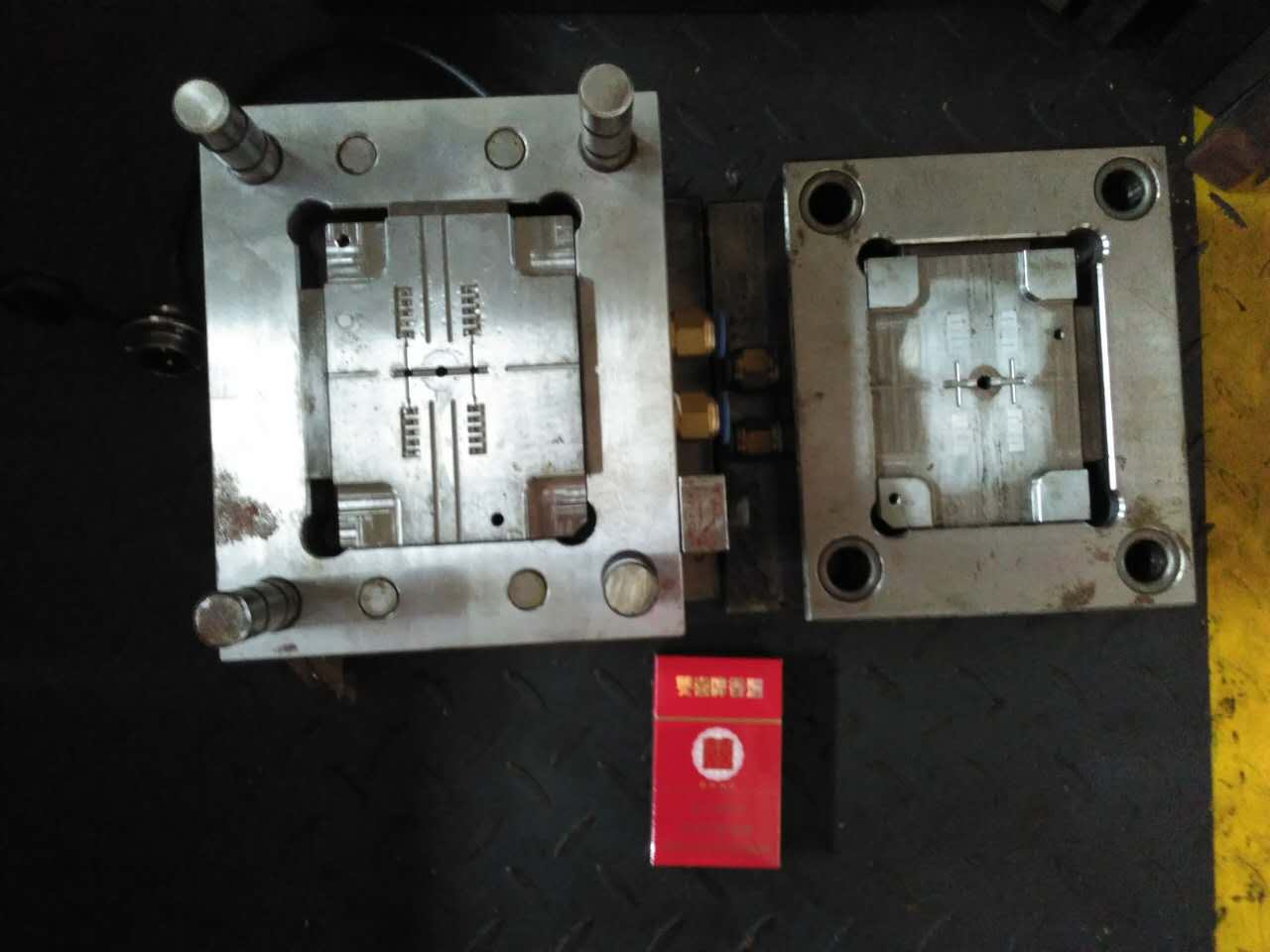

导光柱注塑模具
型号：ZT-LGP系列
为LED照明、电子设备及汽车光导系统提供光效优化的精密光学模具解决方案
模具核心特性
光效精准控制
微结构阵列加工（0.02mm V型槽，光线折射角±0.1°控制）
渐变网点设计（光均匀度＞90%，消除边缘暗区）
纳米级镜面抛光（Ra≤0.01μm，透光率提升5%）
高精度成型系统
模温机±0.3℃动态控温（消除材料双折射现象）
真空负压排气（避免流痕/气纹等光学缺陷）
顺序阀热流道（实现熔体前锋匀速推进）
长寿命光学组件
模芯采用日本日立HPM38镜面钢（HRC 52-56）
镀镍+类金刚石涂层（抗腐蚀/耐磨损500万模次）
零润滑顶出系统（防止油污污染光学面）
智能检测集成
模内光导率实时监测（反馈调节注塑参数）
微结构CCD视觉检测（0.005mm缺陷识别）
二维码追溯系统（记录每模次工艺数据）
技术参数
| 项目 | 指标 | 执行标准 |
|---|---|---|
| 尺寸精度 | ±0.005mm（导光路径区域） | ISO 1101 |
| 表面光洁度 | SPI A0级光学镜面 | SPI-SPE标准 |
| 模腔温差 | ≤±0.5℃（全域） | Moldflow验证报告 |
| 成型周期 | 18-25秒（适配PMMA/PC材料） | ISO 294 |
| 排气深度 | 0.008-0.015mm（阶梯式） | VDI 3400 |
制造工艺亮点
五轴超精密加工：
微结构刀具补偿技术，实现Rz≤0.05μm表面粗糙度离子束抛光：
消除传统抛光应力层，透光波前差＜λ/4数字化调光系统：
导入LightTools光学模拟数据，直接生成模具网点
客户价值
光效保障：
▶ 免费提供模流分析+光学仿真双报告
▶ 支持0.5mm超薄导光板稳定成型效率升级：
▶ 64腔模具实现单日50万件产能
▶ 热流道能耗降低40%品质管控：
▶ 每套模具附带标准光通量测试样件
▶ 提供10年镜面维护技术支持
典型应用场景
消费电子：手机按键背光/智能手表导光环
汽车照明：贯穿式尾灯导光条/内饰氛围灯
工业设备：控制面板均匀照明/医疗仪器指示灯
