产品详情

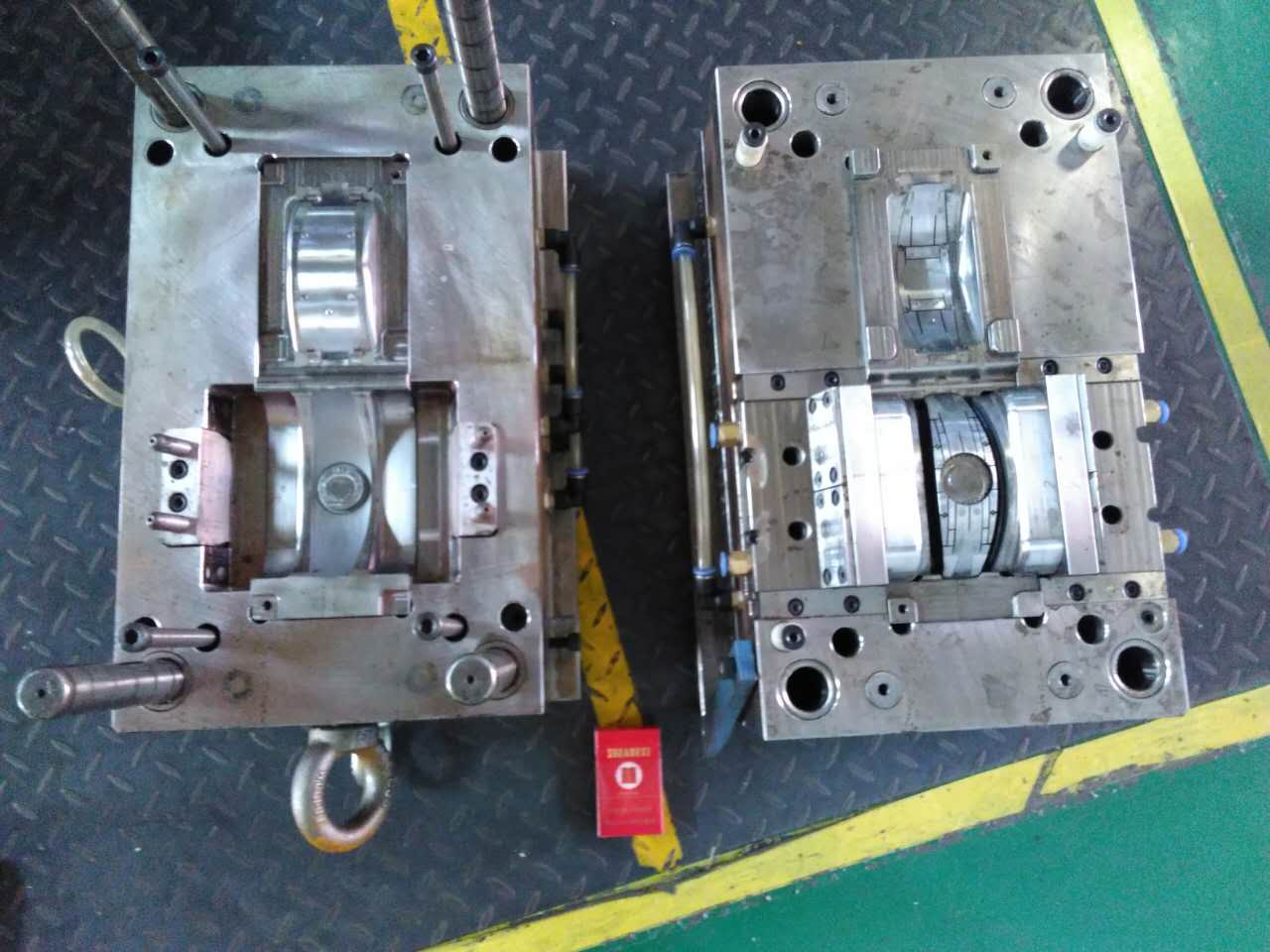

后脑托及盖注塑模具
型号：ZT-HT系列
专为医疗康复设备、智能穿戴及运动护具领域设计的高精度人体工学模具解决方案
模具核心特性
精密人体工学成型
曲面贴合度误差≤0.03mm（符合EN ISO 20685人体测量标准）
多段压力控制技术，消除薄壁区域（1.2mm）缩痕缺陷
仿生纹理转印技术（Ra 3.2-25μm可调，模拟皮肤触感）
高效生产系统
热流道+冷流道混合设计（料耗降低18%）
模内实时压力监测（32个传感器点，自动补偿0.5%收缩率）
快速换模系统（30分钟内完成整套模具切换）
长寿命耐用结构
模芯采用瑞典ASSAB 8407钢（HRC 48-52，寿命≥100万模次）
顶针系统镀钛处理（耐磨性提升3倍，顶出阻力＜5kN）
双回路冷却系统（温差控制±1℃，循环周期缩短25%）
多功能适配设计
模块化镶件结构（支持5种尺寸后脑托快速切换）
隐藏式卡扣&螺丝柱同步成型（装配精度±0.1mm）
预留传感器槽/走线孔（支持智能设备功能集成）
技术参数
| 项目 | 指标 | 执行标准 |
|---|---|---|
| 模具尺寸 | 600×450×300mm（可定制） | HASCO DME标准 |
| 模腔数 | 1出2/1出4（可选） | |
| 成型周期 | 28-35秒（视材料厚度） | ISO 2577 |
| 表面光洁度 | SPI A1级镜面/VDI 27级咬花 | VDI 3400/SPI-SPE |
| 排气系统 | 0.02mm阶梯排气+真空辅助 | Moldflow分析验证 |
制造工艺亮点
五轴联动精加工：
复杂曲面精度达±0.005mm，轮廓度＜0.01mm/m纳米涂层技术：
模腔表面镀类金刚石涂层（摩擦系数降低60%，脱模力下降40%）智能温控系统：
分区加热（±0.5℃控制），适配PEEK/TPU等敏感材料
客户价值
精准交付：
▶ 提供3D打印试模件（72小时交付，精度±0.1mm）
▶ DFM报告含CAE变形补偿方案成本优化：
▶ 热流道系统节能35%能耗
▶ 模内装配结构减少2道后工序质量保障：
▶ 100%模腔CMM全尺寸检测（数据报告随模交付）
▶ 提供1年免费维护+终身技术支持
